近日，青島科技大學高分子學院張海昌教授團隊和化學與分子工程學院周忠敏教授團隊及瑞典隆德大學Dr. Maning Liu教授在國際頂級期刊《Nano Energy》（中科院一區TOP, IF=17.6）發表了題為“Trade-off effect of hydrogen-bonded dopant-free hole transport materials on performance of inverted perovskite solar cells”的研究論文（DOI: 10.1016/j.nanoen.2024.109870）。高分子學院2022級碩士研究生王政為該論文的第一作者，青島科技大學為第一完成單位。
近年來，利用含氫鍵的小分子空穴傳輸材料在構建金屬鹵化物鈣鈦礦太陽能電池中引起了國內外學者極大的關注，氫鍵是一種常見的自然相互作用力，將其應用于鈣鈦礦太陽能電池中，有利于提升鈣鈦礦太陽能電池的長期穩定性。同時，含氫鍵的空穴傳輸材料還可以通過鈍化或功能化鈣鈦礦/空穴傳輸層界面來調整鈣鈦礦層的界面性能，這有利于界面空穴轉移和保護鈣鈦礦層免受大氣水分和氧氣的滲透。此外，通過合理的設計氫鍵強度及位點，氫鍵可以誘導形成H聚集小分子空穴傳輸材料，H-聚集有機小分子空穴傳輸材料具有有序取向和優越穩定性的優勢，有利于提升載流子傳遞能力及穩定性。因此，該研究中設計并合成了一系列全新的，不同氫鍵密度的三苯胺基小分子空穴傳輸材料（O1,O2,O3），系統研究了氫鍵及其誘導的H聚集對于鈣鈦礦太陽能電池空穴傳輸材料的性質影響。
Figure 1. (a) Molecular structures of O1, O2 and O3. (b) Side view and (c) Top view of optimized arrangement of O1, O2 and O3 dimers, obtained from DFT calculations. The N-H-O interaction angles upon the formation of hydrogen bonding in the cases of O2 and O3, are highlighted in (b). The C, H, O, N atoms are marked in brown, white, red and cyan colors, respectively.
對于O1-O3分子的構象排列預測表明(見圖1b和1c)，O1二聚體呈現有序的平行堆積模式，具有良好的π-π堆疊特性，這可能有利于空穴傳輸層內部電荷遷移。相比之下，O2和O3二聚體在兩個分子之間表現出明顯的扭曲排列，這是由于在核心部分的酰胺基團上形成氫鍵。與O2二聚體相比，O3二聚體的N-H-O相互作用角更大，表面聚集更無序，這可能不利于有效的空穴轉移。因此，氫鍵相互作用的增強可以逐漸增強反式二苯乙烯核的堆疊，從而增強分子間旋轉角的扭曲。
Figure 2. (a-c) Concentration-dependent PL spectra of O1, O2, and O3 solutions with different volume ratios (v:v) of tetrahydrofuran (THF) and water under 5×10-5M, respectively. (d-f) PL peak positions of O1, O2, and O3 solutions vs. different volume ratios (v:v) of THF:H2O, respectively. (g-i) PL intensity of O1, O2, and O3 solutions with different volume ratios (v:v) of THF:H2O and photographs of O1, O2, and O3 in their corresponding solutions under 365 nm UV light, respectively. The PL intensity is corrected with the absorption value at the excitation wavelength for each case.
在THF和水的混合溶劑中O1- O3溶液的濃度相關PL光譜(圖2a-c)驗證了O1- O3 空穴傳輸材料的H/J聚集，PL光譜表明: (i)在O1溶液中，隨著水濃度的增加，從434 nm到493 nm出現了明顯紅移(圖2d)，同時PL強度增強(圖2g);(ii)隨著聚集程度的增加(隨著含水量的增加)，O2相對于O1表現出較小的紅移(圖2e)，而O2的PL強度逐漸減弱(圖2h);(iii)與O1和O2相比，O3的PL峰從456nm向441nm發生了明顯的藍移，分子聚集增加(圖2f)。同時，O3溶液表現出PL猝滅行為有效地降低了PL強度(圖2i)。PL光譜證明了O1- O3 空穴傳輸材料的H/J聚集模式，其于之前的DFT計算結果高度一致。

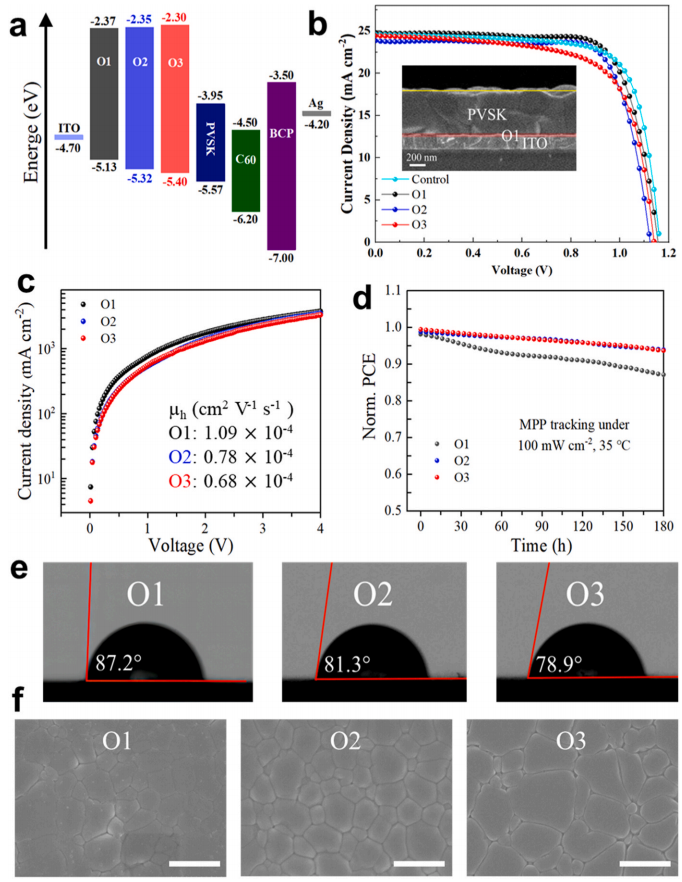

Figure 3. (a) Energy level diagram of each layer of the inverted p-i-n MHPSCs. (b) J–V curves of the champion PTAA (control), O1, O2, and O3-based MHPSCs under 1 sun condition (100 mW cm-2), scanned from the forward direction with a scan rate of 20 mV s-1. The inset shows the cross-sectional SEM image of a typical ITO/O1/PVSK film with estimated thicknesses of 540 nm (for the perovskite layer) and 30 nm for O1 HTM, respectively. (c) Dark J–V curves of hole-only devices with structure “ITO/PEDOT: PSS/HTM/Ag”. (d) Comparison of normalized PCEs of encapsulated O1, O2, and O3-based inverted devices under ambient conditions and light soaking at the MPP (1 sun illumination, 100 mW cm-2; 420 nm UV light cut-off filter; 35 ?C). (e) Water contact angles (WCAs) for O1 (left), O2 (middle), and O3 (right) HTMs coated on glasses. (f) Morphological SEM images of glass/HTM/PVK films. The scale bar is 1 μm.
該研究制備了結構為“ITO/HTM/ CsFAMA/C60/BCP/Ag”的反式鈣鈦礦太陽能電池器件，用以評估無摻雜O1, O2和O3 HTMs的光伏性能。圖3a顯示了器件各層的能級，正如電化學和光學測量所證實的那樣，與鈣鈦礦的價帶和導帶相比，所有的O1-O3 HTMs都顯示出有利的HOMO和LUMO水平，從而實現了有效的空穴提取，同時阻止了電子轉移。值得注意的是，O1的HOMO能級與鈣鈦礦的價帶之間的能隙為440 meV，這可能會造成一定的熱力學損失。而O2和O3由于氫鍵誘導的H聚集體有利于加深HOMO能級，使其更接近鈣鈦礦的價帶來緩和這一差距，這得益于分子內電子密度的重新分配。同時，對O1-O3鈣鈦礦太陽能電池組件進行了全面的表征，有趣的是，基于O1 HTM的反轉器件表現出最好的性能，PCE最高為21.44%，甚至優于基于傳統PTAA 空穴傳輸層的反式器件，而O2至O3的性能逐漸降低（O2:20.61%, O3:19.04%）, 這表面由于氫鍵誘導形成了過量的H聚集體，即面聚集體，進而導致了空穴傳輸層內部出現了空隙，導致了不利的載流子傳遞。為了驗證這一點，對不同O1-O3反式器件進行了電化學阻抗譜(EIS)測量，基于O1的器件具有最大的復合電阻(Rrec)，其次是O2和O3 HTMs，這表明空穴傳輸層內部的載流子傳輸能力在整體電荷轉移性質中起主導作用，而不是界面決定。由于不含氫鍵, O1可以消除H聚集的負面影響，同時達到最佳的電荷轉移能力。另一方面，含氫鍵的O2和O3 空穴傳輸材料具有很強的H聚集效應，導致分子間隙增大，從而阻礙了整體電荷轉移。這一觀察結果與O1和基于O2/ O3的反式器件之間的性能差距高度一致。而由于氫鍵對于鈣鈦礦層的鈍化作用，從O1到O2/O3的光穩定性明顯增強（圖3d）。此外，當酰胺基團的數量從O1增加到O3時，鈣鈦礦晶粒尺寸逐漸增大，有利于降低總晶界，以抵抗大氣水分和氧氣的侵入（圖3f）。由此該研究證明氫鍵單元在鈣鈦礦表面的鈍化確實有利于提高器件的穩定性，這有利于在N-Pb和H-I鍵形成時調整界面性質。雖然氫鍵誘導的H聚集可以提高電荷遷移率，但必須避免TPA單元之間的不良積累。
該研究中觀察到的氫鍵誘導H聚集空穴傳輸材料的權衡效應可以為未來合理設計功能化小分子空穴傳輸材料鋪平道路，以實現高效穩定的倒置鈣鈦礦太陽能電池器件。
本課題研究得到了泰山學者人才工程，青島科技大學啟動基金等項目的資助。
論文題目：Trade-Off Effect of Hydrogen-Bonded Dopant-Free Hole Transport Materials on Performance of Inverted Perovskite Solar Cells
論文作者：Zheng Wang, Jiakang Zhang, Sunardi Rahman, Sri Kasi Matta, Zhenhao Zhang, Muhua Zou, Hongzhen Wang, Zhongmin Zhou, Haichang Zhang, Maning Liu
論文鏈接：https://doi.org/10.1016/j.nanoen.2024.109870
